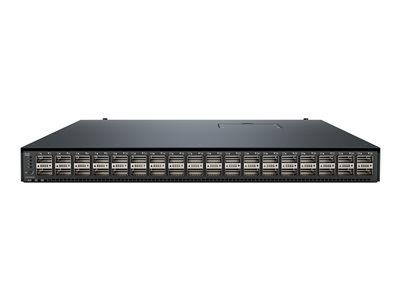

Cisco UCS 6536 Fabric Interconnect

Commutateur - Géré - 30 x 10 Gigabit / 25 Gigabit / 40 Gigabit / 100 Gigabit QSFP28 + 4 x 10/25/40/100 Gigabit Ethernet ou 8/16/32 Gigabit Fibre Channel + 2 x 1/10/25/40/100 Gigabit QSFP28 - flux d'air de l'avant vers l'arrière - Montable sur rack

Type de périphérique

Commutateur - 36 ports - Géré

Type de boîtier

Flux d'air de l'avant vers l'arrière Montable sur rack 1U

Sous-type

100 Gigabit Ethernet

30 x 10 Gigabit / 25 Gigabit / 40 Gigabit / 100 Gigabit QSFP28 + 4 x 10/25/40/100 Gigabit Ethernet ou 8/16/32 Gigabit Fibre Channel + 2 x 1/10/25/40/100 Gigabit QSFP28

Performances

Débit de commutation: 7,42 Tbps
Latence: < 1 µs
Transfert de matériel de couche 2: 7,42 Tbps
Transfert de matériel de couche 2: 2,4 Bpps
Taux de données agrégées: 14.84Tbps

Capacité

VLAN Layer 2: 3000
Files d'attente matérielles QoS par port: 16

Taille de la table d'adresses MAC

32 000 entrées

Support de cadre Jumbo

9216 octets

Protocole de Routage

IGMPv2, IGMP, IGMPv3

Protocole de gestion à distance

RMON

Caractéristiques

Prise en charge DCBX, contrôle des flux basé sur la priorité, sélection de transmission améliorée, QoS, prise en charge LACP, LACP, CoS, FET, prise en chagre FCoE, capacité d'interface, PFC, encapsulation VLAN, WRR, RPVST+, Processeur à quatre cœurs, 6 modules de ventilateur

Normes de conformité

IEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1Qbb, IEEE 802.1Qaz, IEEE 802.3bm, IEEE 802.3by, IEEE 802.3bg

32 Go

Appareils intégrés

6 x ventilateurs

Indicateurs d'état

Alimentation, état, balisage

Interfaces

30 x 10/25/40/100Gbit LAN QSFP28 FCOE/liaison montante
4 x 10/25/40/100Gbit LAN or 8/16/32Gb Fibre Channel QSFP28 FCOE/port unifié
2 x 1/10/25/40/100Gbit LAN QSFP28 FCOE/liaison montante
1 x 10/100/1000 Base-T RJ-45 gestion
1 x USB Type A
1 x série (RS-232) RJ-45 console
2 x 10/100/1000 Base-T mise en cluster

Périphérique d'alimentation

Alimentation interne (non installée) - enfichable à chaud

Nombre installé

0

Nombre max. pris en charge

2

Alimentation redondante

En option

Plan d'action pour système d'alimentation redondante

1+1 (avec source d'alimentation en option)

Tension requise

CA 120/230 V

Consommation en fonctionnement

348 Watt

Accessoires inclus

Kit d'accessoires de chassis

Normes de conformité

CISPR 22 classe A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, AS/NZS 60950-1, ICES-003 classe A, RoHS, UL 60950-1 Second Edition, GB 4943, Directive 2004/108/EC, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, Directive 2006/95/EC, VCCI Class A, KN22 Class A, EN 55022 Class A, FCC CFR47 Part 15 A, CNS 13438 Class A, EN 300 386, KN 61000-4, CAN/CSA-C22.2 No. 60950-1, AS/NZS CISPR22 Class A

Largeur

43.9 cm

Profondeur

62.7 cm

Hauteur

4.4 cm

11.6 kg

Température minimale de fonctionnement

0 °C

Température maximale de fonctionnement

40 °C

Taux d'humidité en fonctionnement

5 - 95 % (sans condensation)

Température de stockage mini

-40 °C

Température de stockage maxi

70 °C

Taux d'humidité pour le stockage

5 - 95 % (sans condensation)
