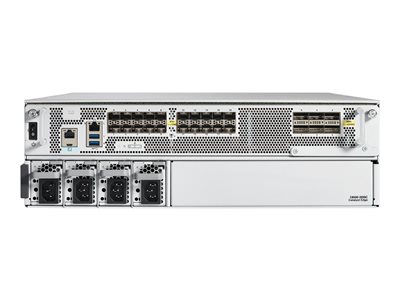

Cisco Catalyst 8500-20X6C Edge Platform

Commutateur - 20 x 1 Gigabit / 10 Gigabit SFP+ + 6 x 40/100 Gigabit QSFP+ - Montable sur rack

Commutateur - 26 ports

Montable sur rack 3U

Sous-type

10 Gigabit Ethernet

20 x 1 Gigabit / 10 Gigabit SFP+ + 6 x 40/100 Gigabit QSFP+

Performances

Débit SD-WAN IPsec (1 400 Bytes, texte en clair): 350 Gbps
Débit SD-WAN IPsec (IMIX, texte en clair): 100 Gbps
Débit de transfert IPv4 (taille de paquet de 1400 octets): 500 Gbps
Débit IPsec (1 400 Bytes, texte en clair): 400 Gbps

SD-WAN superposé à l'échelle des tunnels: 8000
Tunnels SVTI IPsec: 4000
ACL par système: 8000
Entrées de contrôle d'accès (ACE) par système (IPv4): 380000
Routes IPv4: 4000000
Routes IPv6: 4000000
Queues: 256000
Sessions NAT: 32000000
Sessions pare-feu: 32000000
Entrées VRF (routage et transfert virtuel): 8000

Protocole de Routage

OSPF, IS-IS, RIP-1, RIP-2, BGP, EIGRP, HSRP, DVMRP, VRRP, PIM-SM, routage IP statique, IGMPv3, GRE, OSPFv3, PIM-SSM, routage à base de règles (PBR), MPLS, Bidirectional Forwarding Detection (BFD), RSVP, LISP

Protocole de Routage

Routage IP statique, RIP-1, RIP-2, OSPF, EIGRP, BGP, IS-IS, IGMPv3, PIM-SM, PIM-SSM, RSVP, LISP, HSRP, DVMRP, MPLS, Bidirectional Forwarding Detection (BFD), GRE, routage à base de règles (PBR), OSPFv3, VRRP

Protocole de gestion à distance

SNMP, SSH, CLI, SCP, NETCONF, NTP, DHCP, IPv4, IPv6, RADIUS, OMP

Protocole de gestion à distance

DHCP, IPv4, IPv6, RADIUS, OMP, SNMP, NTP, SSH, SCP, NETCONF, CLI

Algorithme de chiffrement

DES, Triple DES, SHA, MD5, IKE, TLS, PKI, AES 128 bits, AES 256 bits, DTLS, 1024-bit RSA, 2048-bit RSA, SHA 256 bits, 512-bit SHA, RSA 748 bits, SHA 384 bits, ECDSA 256 bits, ECDSA 384 bits

Algorithme de chiffrement

IKE, DES, Triple DES, AES 128 bits, AES 256 bits, 1024-bit RSA, 2048-bit RSA, RSA 748 bits, ECDSA 256 bits, ECDSA 384 bits, MD5, SHA, SHA 256 bits, SHA 384 bits, 512-bit SHA, DTLS, TLS, PKI

Secure Shell (SSH), RADIUS

RADIUS, Secure Shell (SSH)

Caractéristiques

Protection par firewall, prise en charge NAT, Prise en charge VPN, auto-négociation, prise en charge du réseau local (LAN) virtuel, prise en charge de Syslog, Class-Based Weighted Fair Queuing (CBWFQ), Weighted Random Early Detection (WRED), prise en charge de la liste de contrôle d'accès (ACL), Quality of Service (QoS), serveur DHCP, relais DHCP, serveur NTP, client DHCP, Virtual Routing and Forwarding (VRF), Forward Error Correction (FEC), IPFIX, Flexible NetFlow (FNF), prise en charge de MACsec, Application Visibility and Control (AVC), support TrustSec, Authentication, Authorization and Accounting (AAA), client DNS, prise en charge de la Sécurité IP (IPSec), Encapsulated Remote SPAN (ERSPAN), Embedded Event Manager (EEM), Ethernet Virtual Connections (EVC), Cisco IOS IP Service-Level Agreements (IPSLA), Network-Based Application Recognition (NBAR), support L2TP, Point-to-Point Protocol (PPP), High-Level Data Link Control (HDLC), Multilink Point-to-Point Protocol (MLPPP), Performance Routing (PfR), support SD-WAN, Application Aware Routing (AAR), support DNS, Secure Unique Device Identification (SUDI)

Caractéristiques

Protection par firewall, prise en charge NAT, Prise en charge VPN, auto-négociation, prise en charge du réseau local (LAN) virtuel, prise en charge de Syslog, CBWFQ, WRED, prise en charge d'ACL, QoS, serveur DHCP, relais DHCP, serveur NTP, client DHCP, VRF, FEC, IPFIX, FNF, prise en charge de MACsec, AVC, support TrustSec, AAA, client DNS, prise en charge IPSec, ERSPAN, EEM, EVC, Cisco IPSLA, NBAR, support L2TP, PPP, HDLC, MLPPP, PfR, support SD-WAN, AAR, support DNS, SUDI

Caractéristiques

Prise en charge IPSec, prise en charge de MACsec, support SD-WAN, SUDI, QoS, protection par firewall, prise en charge NAT, NBAR, FNF, ERSPAN, Cisco IPSLA, EEM, prise en charge d'ACL, EVC, support DNS, AAA, AVC, Prise en charge VPN, support L2TP, PPP, MLPPP, HDLC, CBWFQ, WRED, PfR, AAR, client DNS, client DHCP, serveur DHCP, relais DHCP, prise en charge de Syslog, IPFIX, serveur NTP, support TrustSec, VRF, prise en charge du réseau local (LAN) virtuel, FEC, auto-négociation

IEEE 802.1Q, IEEE 802.3ah, IEEE 802.1ag

IEEE 802.1ag, IEEE 802.3ah, IEEE 802.1Q

64 Go

480 GB SSD

Indicateurs d'état

Alimentation, état, sonnerie, USB, console, gestion

Indicateurs d'état

Sonnerie, gestion, alimentation, état, USB, console

Interfaces

20 x 1/10GBase-X SFP+
6 x 40/100GBase-X QSFP+
1 x gestion RJ-45
1 x console RJ-45
1 x micro-USB Type B console
2 x USB 3.0 Type A

Périphérique d'alimentation

Alimentation électrique interne

2

Nombre max. pris en charge

2

Alimentation redondante

Oui

Plan d'action pour système d'alimentation redondante

N+1

CISPR 22 classe A, EN55022, EN55024, EN50082-1, EN 61000-6-1, AS/NZS 60950-1, ICES-003 classe A, UL 60950-1, IEC 60950-1, EN 60950-1, WEEE, GB 4943, GR-1089-CORE, VCCI Class A, GR-63-CORE, EN 55022 Class A, CNS 13438 Class A, EN 300 386, KN35, IEC/EN 61000-4-3, IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-6, AS/NZS CISPR 32 Class A, KN32 Class A, IEC/EN 61000-4-11, IEC/EN 61000-4-2, EN 55032 Class A, EN 55032, CISPR 32 Class A, CAN/CSA-C22.2 No. 60950-1, EN 55035, IEC/EN 61000-3-3, 47 CFR Part 15 Class A, EN IEC 61000-3-2

GR-1089-CORE, GR-63-CORE, 47 CFR Part 15 Class A, AS/NZS 60950-1, AS/NZS CISPR 32 Class A, CAN/CSA-C22.2 No. 60950-1, CISPR 22 classe A, CISPR 32 Class A, CNS 13438 Class A, EN 300 386, EN 55022 Class A, EN 55032, EN 55032 Class A, EN 55035, EN 60950-1, EN 61000-6-1, EN IEC 61000-3-2, EN50082-1, EN55022, EN55024, GB 4943, ICES-003 classe A, IEC 60950-1, IEC/EN 61000-3-3, IEC/EN 61000-4-11, IEC/EN 61000-4-2, IEC/EN 61000-4-3, IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-6, KN32 Class A, KN35, UL 60950-1, VCCI Class A, WEEE

Système d'exploitation requis

Cisco IOS XE 17.10.1 ou supérieur

Largeur

43.8 cm

Profondeur

68.2 cm

Hauteur

13.3 cm

35.2 kg

Garantie limitée - retour en usine - 1 an

Température minimale de fonctionnement

0 °C

Température maximale de fonctionnement

40 °C

10 - 85 % (sans condensation)

Température de stockage mini

-40 °C

70 °C

Taux d'humidité pour le stockage

5 - 95 % (sans condensation)
