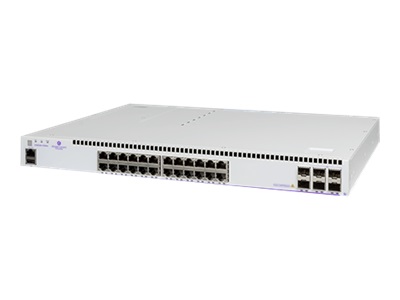

Alcatel OS6560-P24X4 GigE fixed chassis 24 RJ-45 PoE 10/100/1G BaseT. 2 fixed SFP (1G).

OS6560-P24X4 GigE fixed chassis 24 RJ-45 PoE 10/100/1G BaseT. 2 fixed SFP (1G).

Type de périphérique

Commutateur - 24 ports - C2+ - Géré - empilable

Type de boîtier

Montable sur rack 1U

Sous-type

Gigabit Ethernet

Ports

24 x 10/100/1000 (PoE+) + 2 x Gigabit SFP + 4 x 1 Gigabit/10 Gigabit SFP+ (liaison montante/empilage)

Power Over Ethernet (PoE)

PoE+

Performances

Capacité de commutation (full-duplex): 132 Gbps
Capacité de commutation brute: 168 Gbps
Fréquence d'image: 98,2 Mpps
Bande passante d'empilage cumulée: 40 Gbps

Capacité

Files d'attente matérielles QoS par port: 8
Prise en charge de VLAN: 4000
Entrées ACL: 2000
Latence: 4 µs
Routes IPv4: 256
Routes IPv6: 128
Interfaces IPv4: 128
Interfaces IPv6: 16
Groupes de multidiffusion: 1000

Taille de la table d'adresses MAC

16 000 entrées

Support de cadre Jumbo

9216 octets

Nombre maximum d'unités dans une pile

8

Protocole de Routage

RIP-1, RIP-2, IGMPv2, IGMP, OSPFv2, IGMPv3, routage statique IPv4, routage statique IPv6, RIPng, MLDv2, MLD, Bidirectional Forwarding Detection (BFD), CIDR

Protocole de gestion à distance

SNMP 1, SNMP 2, RMON, Telnet, SNMP 3, SNMP 2c, HTTP, HTTPS, TFTP, SSH-2, CLI, SCP, SFTP, JSON-RPC, NTP

Algorithme de chiffrement

MD5, AES, PKI, ESP

Méthode d'authentification

RADIUS, TACACS+, Secure Shell v.2 (SSH2), LDAP, protocole d'authentification extensible (EAP)

Caractéristiques

Auto-négociation, prise en charge de BOOTP, prise en charge d'ARP, prise en charge du réseau local (LAN) virtuel, auto-uplink (MDI/MDI-X auto), IGMP snooping, prise en charge de Syslog, protection contre les attaques de Déni de Service, mise en miroir des ports, prise en charge DiffServ, filtrage par adresse MAC, prise en charge d'IPv6, haute disponibilité, filtrage par adresse IP, Prise en charge Dying Gasp, Prise en charge de STP, prise en charge RSTP, Prise en charge de VRRP, Prise en charge MSTP, DHCP snooping, prise en charge d'ACL, QoS, serveur DHCP, snooping MLD, TDR, PVST+, UDLD, prise en charge IPv4, relais DHCP, LACP, Traffic Control, interrupteur SNMP, client DHCP, MVRP, SPQ, NDP, HIC, sFlow v5, Loopback, Captive Portal, authentification 802.1x, prise en charge VoIP, 2 ventilateurs, prise en charge OpenFlow, SRTCM, ISSU, VCStack, ICMP, protection de basculement, DDM, NTP, RDP, LLDP-MED, Ethernet OAM, WRR, cartographie des ports, trTCM, routage Multicast VLAN, LAG, RESTful APIs, gestion WebView

Normes de conformité

IEEE 802.3u, IEEE 802.3i, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3af, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.3ac, IEEE 802.1s, IEEE 802.1ad, IEEE 802.1ab (LLDP), IEEE 802.3at, IEEE 802.3az, IEEE 802.1AX, ITU-T G.8032, ITU-T Y.1344

RAM

1 Go

Mémoire flash

1 Go

Indicateurs d'état

Alimentation, système, PoE, liaison/activité, SFP, châssis virtuel

Interfaces

24 x 1000Base-T RJ-45 PoE+ - 30 W
2 x Gigabit LAN SFP
4 x 1/10Gbit LAN SFP+ liaison montante/empilage
1 x USB Type A
1 x console RJ-45

Périphérique d'alimentation

Alimentation électrique interne - enfichable à chaud

Nombre installé

1

Nombre max. pris en charge

2

Alimentation redondante

En option

Alimentation fournie

600 Watt 11 A

Tension requise

CA 90-260 V

Consommation en fonctionnement

42 Watt

Kit de montage pour rack

Inclus

Fiabilité MTBF

352,000 heures

Normes de conformité

UL, C-Tick, BSMI, EN 61000-3-2, EN55022, GS, EN 61000-3-3, EN55024, EN 61000-4-4, EN 61000-4-2, EN 61000-4-3, EN 61000-4-6, CCC, EN 61000-4-5, EN 61000-4-11, RoHS, EN 61000-4-8, IEC 60950-1, UL 60950-1 Second Edition, KCC, WEEE, ANATEL, UL-AR, EN 60825-1, AS/NZS 3548 classe A, AS/NZS 60950, CDRH, EN 60825-2, VCCI Class A, EN 50581, EAC, ICES-003 issue 5 Class A, FCC CFR47 Part 15 B Class A, CU, NOM-019-SCFI, CAN/CSA-C22.2 No. 60950-1-07 Second Edition

Localisation

Europe

Logiciel(s) inclus

Alcatel-Lucent Operating System (AOS)

Largeur

44 cm

Profondeur

35 cm

Hauteur

4.4 cm

Poids

4.88 kg

Température minimale de fonctionnement

0 °C

Température maximale de fonctionnement

45 °C

Taux d'humidité en fonctionnement

5 - 95 % (sans condensation)

Température de stockage mini

-40 °C

Température de stockage maxi

85 °C
