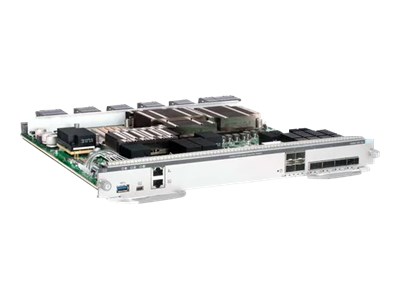

Cisco Catalyst C9400X-SUP-2XL Supervisor Engine

Processeur pilote - 100GbE, 25GbE, 40GbE - module enfichable - pour P/N: C9404R-10A, C9404R-RF, C9404R-WS, C9407R-10A, C9407R-96U-STK-EDU, C9410R-WS

Type de périphérique

Processeur pilote

Appareils intégrés

Balise RFID

Largeur

37.9 cm

Profondeur

37 cm

Hauteur

4.06 cm

Poids

5.2 kg

Processeurs installés

2.4 GHz

RAM

16 Go

Mémoire flash

10 Go

Disque dur

SSD 960 Go

Format

Module enfichable

Technologie de connectivité

Filaire

Protocole de liaison de données

Gigabit Ethernet, 10 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet, 25 Gigabit Ethernet

Protocole de liaison de données

100 Gigabit Ethernet, 10 Gigabit Ethernet, 25 Gigabit Ethernet, 40 Gigabit Ethernet, Gigabit Ethernet

Protocole réseau / transport

IPv4, IPv6

Protocole de Routage

BGP-4, RIP-1, RIP-2, EIGRP, PIM-SM, routage IP statique, OSPFv3, PIM-SSM, RIPng, MPLS, MSTP, RSTP, STP, LISP, IS-ISv4

Protocole de Routage

MPLS, LISP, MSTP, STP, routage IP statique, RIP-1, RIP-2, RIPng, BGP-4, IS-ISv4, EIGRP, OSPFv3, PIM-SM, PIM-SSM, RSTP

Protocole de gestion à distance

SNMP 1, RMON 1, RMON 2, SNMP 3, SNMP 2c, HTTP, CLI, NETCONF, RESTCONF, YANG

Protocole de gestion à distance

NETCONF, RESTCONF, YANG, CLI, HTTP, RMON 1, RMON 2, SNMP 1, SNMP 2c, SNMP 3

Performances

Largeur de bande: 480 Gbps
Capacité de commutation: 9,6 Tbps
Taux de transfert: 3 Bpps

Capacité

Adresses MAC: 64000
IPv4 routes (ARP entries): 256000
Entrées FNF (IPv4): 384000
Entrées FNF (IPv6): 192000
ID de VLAN: 4096
Instances PVST: 300
Ports virtuels STP pour PVST: 13000
Ports virtuels STP pour MST: 13000
Interfaces virtuelles commutées (SVI): 1000
Taille de cadre large: 9216
Entrées de routage IPv4: 256000
Entrées de routage IPv6: 256000
Couche 2 voies de multidiffusion: 32000
Couche 3 voies de multidiffusion: 32000
Entrées de matériel QoS: 16000
Entrées matérielles ACL de sécurité: 16000
Taille de tampon de paquet: 108 Mo

Indicateurs d'état

État

Caractéristiques

Prise en charge NAT, Prise en charge VPN, prise en charge PAT, prise en charge de la liste de contrôle d'accès (ACL), Quality of Service (QoS), Rapid Per-VLAN Spanning Tree Plus (PVRST+), Shaped Round Robin (SRR), prise en charge de PXE, Energy Efficient Ethernet, Management Information Base (MIB), Virtual Routing and Forwarding (VRF), Class of Service (CoS), Flexible NetFlow (FNF), authentification 802.1x, prise en charge des Points de code DiffServ (DSCP), prise en charge de MACsec, Virtual Private LAN Service (VPLS), Ethernet over MPLS (EoMPLS), Blue Beacon LED, démarrage sécurisé, débit d'information engagé (CIR), signature d'image, module Cisco Trust Anchor, Cisco Unified Access Data Plane (UADP) 3.0, Secure Unique Device Identification (SUDI)

Caractéristiques

Virtual Routing and Forwarding (VRF), Cisco Unified Access Data Plane (UADP) 3.0, prise en charge de la liste de contrôle d'accès (ACL), Quality of Service (QoS), Flexible NetFlow (FNF), prise en charge PAT, prise en charge NAT, prise en charge de MACsec, Secure Unique Device Identification (SUDI), prise en charge de PXE, signature d'image, démarrage sécurisé, module Cisco Trust Anchor, Rapid Per-VLAN Spanning Tree Plus (PVRST+), prise en charge des Points de code DiffServ (DSCP), Shaped Round Robin (SRR), débit d'information engagé (CIR), Class of Service (CoS), Energy Efficient Ethernet, Management Information Base (MIB), Blue Beacon LED, Prise en charge VPN, Virtual Private LAN Service (VPLS), Ethernet over MPLS (EoMPLS), authentification 802.1x

Algorithme de chiffrement

AES 256 bits

Normes de conformité

IEEE 802.3, IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1ae, IEEE 802.3bt

Normes de conformité

IEEE 802.1s, IEEE 802.1w, IEEE 802.1p, IEEE 802.3, IEEE 802.3ae, IEEE 802.1D, IEEE 802.3ad (LACP), IEEE 802.1Q, IEEE 802.1x, IEEE 802.1ae, IEEE 802.3bt

Interfaces

1 x console - RJ-45
1 x 1000Base-T (gestion) - RJ-45
1 x USB 3.0 - Type A
1 x gestion (mini-USB) - Type B
4 x 40Gb Ethernet/100Gb Ethernet - SFP+
4 x 1 Gigabit Ethernet/10Gb Ethernet/25Gb Ethernet - QSFP

Fiabilité MTBF

304,315 heures

Normes de conformité

CISPR 22 classe A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, AS/NZS 60950-1, ICES-003 classe A, FCC CFR47 Part 15, UL 60950-1, IEC 60950-1, EN 60950-1, RoHS, EN 300 386 V1.6.1, EN 55022 Class A, EN 300 386, EN 55032 Class A, CISPR 32 Class A, CAN/CSA-C22.2 No. 60950-1, TCVN 7189 Class A, V-3 Class A, TCVN 7317

Consommation en fonctionnement

650 Watt

Service et maintenance

Garantie limitée - remplacement - durée de vie - temps de réponse : jour ouvré suivant

Température minimale de fonctionnement

-5 °C

Température maximale de fonctionnement

45 °C

Taux d'humidité en fonctionnement

10 - 95 % (sans condensation)

Conçu pour

P/N: C9404R, C9404R=, C9404R-10A, C9404R-1A, C9404R-48U-BDL-EDU, C9404R-48U-BNDL-1A, C9404R-48U-BNDL-1E, C9404R-48U-BNDL-A, C9404R-48U-BNDL-E, C9404R-RF, C9404R-WS, C9407R, C9407R=, C9407R-10A, C9407R-1A, C9407R-96U-BDL-EDU, C9407R-96U-BNDL-1A, C9407R-96U-BNDL-1E, C9407R-96U-BNDL-A, C9407R-96U-BNDL-E, C9407R-96U-STK-EDU, C9407R-P, C9407R-RF, C9407R-WS, C9410R, C9410R=, C9410R-1A, C9410R-96U-BDL-EDU, C9410R-96U-BNDL-1A, C9410R-96U-BNDL-1E, C9410R-96U-BNDL-A, C9410R-96U-BNDL-E, C9410R-P, C9410R-RF, C9410R-WS
