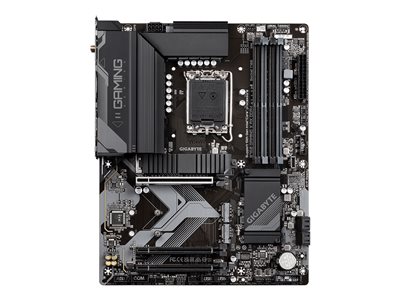

Gigabyte B760 GAMING X AX DDR4 ATX

Socket 1700 - Intel B660 Express - 4 x DDR4 - PCI Express 3.0 16x

Type de Produit

Carte-mère - micro ATX

Type de chipset

Intel B760

Port du Processeur

Socket LGA1700

Nbre maximum de processeurs

1

Processeurs Compatibles

(prise en charge les processeurs Intel Core de 12 ème et 13 ème génération/Pentium Gold/Celeron)

Taille maximale

128 Go

Technologie

DDR4

Horloge de bus

2400 MHz, 2133 MHz, 2666 MHz, 2933 MHz, 3000 MHz, 3200 MHz, 3300 MHz (O.C.), 3333 MHz (O.C.), 3400 MHz (O.C.), 3466 MHz (O.C.), 3600 MHz (O.C.), 3666 MHz (O.C.), 3733 MHz (O.C.), 3800 MHz (O.C.), 3866 MHz (O.C.), 4000 MHz (O.C.), 4133 MHz (O.C.), 4266 MHz (O.C.), 4300 MHz (O.C.), 4400 MHz (O.C.), 4500 MHz (O.C.), 4600 MHz (O.C.), 4700 MHz (O.C.), 4800 MHz (O.C.), 4933 MHz (O.C.), 5000 MHz (O.C.), 5133 MHz (O.C.), 5333 MHz (O.C.)

Contrôle d'intégrité de RAM pris en charge

Non ECC, ECC (fonctionne en mode non-ECC)

Mémoire enregistrée ou tampon

Mémoire sans tampon

Fonctions

Architecture de mémoire bicanal, profiles Intel XMP (Extreme Memory Profile)

Type

Audio HD (8 canaux)

Normes de conformité

Audio haute définition

Interfaces réseau

2.5 Gigabit Ethernet, 802.11a/b/g/n/ac/ax (Wi-Fi 6E), Bluetooth

Logements d'extension

1 x CPU
4 x DIMM 288 broches
1 x PCIe 4.0 x16
2 x PCIe 3.0 x16 (mode x 1)
3 x M.2 socket (emplacement 2280/22 110 M.2 Key M)

Interfaces de stockage

SATA-600 -connecteurs : ATA série 4 x 7 broches - RAID 0 / RAID 1 / RAID 10 / RAID 5
PCIe 4.0 -connecteurs : 3 x M.2 - RAID 0 / RAID 1 / RAID 10 / RAID 5

Interfaces

1 x DisplayPort
1 x HDMI
5 x USB 2.0
1 x USB 3.2 Gen 2
2 x USB 3.2 Gen 1
1 x entrée de ligne audio - mini-jack
1 x microphone - mini-jack
1 x sortie de ligne audio - mini-jack
1 x sortie de ligne audio (centre/caisson de basses) - mini-jack
1 x sortie de ligne audio (arrière) - mini-jack
1 x sortie de ligne audio (surround latéral) - mini-jack

Interfaces internes

4 x USB 2.0 - connecteur
2 x USB 3.2 Gen 1 - connecteur
1 x USB-C 3.2 Gen 2 - connecteur
1 x audio - connecteur
1 x série - connecteur
1 x SPI - connecteur
1 x sortie SPDIF - connecteur

Connecteurs d'alimentation

Connecteur d'alimentation auxiliaire 24 broches, connecteur ATX12V 8 broches

Type du BIOS

AMI

Fonctions du BIOS

UEFI BIOS, prise en charge de PnP 1.0a, prise en charge de DMI 2.7, prise en charge de WfM 2.0, prise en charge SMBIOS 2.7, prise en charge d'ACPI 5.0

Contrôle du matériel

Contrôle de ventilateur, voltage du système, débit de refroidissement par eau, avertissement de panne de ventilateur

Caractéristiques matérielles

Water Pump Header, Q-Flash Plus, Q-Flash, Solid Pin Power Connectors, RGB FUSION, bouclier E/S pré-monté, 8+1+1 Phase Power Design, Étage de puissance de 60 A, Dr.MOS MOSFET, M.2 Thermal Guard, GIGABYTE Smart Fan 6, Audio Noise Guard, Ultra Durable, DIY Friendly Design

Logiciel(s) inclus

GIGABYTE Control Center, Norton Internet Security

Normes de conformité

DisplayPort 1.2, FCC Part 15 Subpart B, HDCP 2.3, WEEE

Largeur

30.5 cm

Profondeur

24.4 cm
